پایداری شیب‌ و راه‌حل‌های پایدارسازی

در تاریخ مهندسی ژئوتکنیک، فجایع ناشی از گسیختگی شیب‌ها، مهندسان را وادار به درک عمیق‌تر از رفتار خاک و سنگ کرده است. یکی از معروف‌ترین این وقایع، فاجعه سد وایونت (Vajont Dam) در ایتالیا در سال ۱۹۶۳ بود که در آن، یک زمین‌لغزش عظیم در دامنه کوه، منجر به فروریختن بخشی از سد و وقوع سیلاب ویرانگر شد. این رخداد تلخ، اهمیت حیاتی تحلیل پایداری شیب‌ را بیش از پیش نمایان کرد. امروزه، چه در دل طبیعت و پایداری شیب‌ کوهستانی، و چه در پروژه‌های عمرانی مانند ساخت سدها، جاده‌ها و گودبرداری‌های شهری، اطمینان از ثبات شیب یک شرط اساسی برای حفظ ایمنی و جلوگیری از خسارات مالی و جانی است. تحلیل پایداری شیب، در هسته خود، یک رویارویی میان نیروهای محرک (مانند وزن خاک و سربارها) و نیروهای مقاوم (ناشی از مقاومت برشی خاک) است. این تقابل پیچیده، مهندسان را به سمت توسعه روش‌های مختلف تحلیل سوق داده است؛ از رویکردهای ساده‌ی مبتنی بر تعادل حدی گرفته تا مدل‌سازی‌های پیچیده و پیشرفته‌ی عددی. این مقاله به بررسی سیر تکاملی این روش‌ها می‌پردازد و ابزارهای نوین موجود برای ارزیابی و پایدارسازی شیب‌ها را معرفی می‌کند.



مبانی تحلیل پایداری شیب: نگاهی به مفاهیم کلیدی

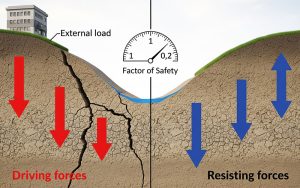

تحلیل پایداری شیب با هدف تعیین ضریب اطمینان (Factor of Safety – FS) انجام می‌شود. این ضریب، نسبت مقاومت موجود در برابر گسیختگی به نیروهای محرک گسیختگی است. در واقع، FS=نیرویمحرکمقاومتموجود​. برای آنکه یک شیب پایدار در نظر گرفته شود، ضریب اطمینان آن باید بزرگ‌تر از یک باشد. به طور معمول، برای پروژه‌های مهم، مقادیر FS بین ۱.۳ تا ۱.۵ یا حتی بیشتر در نظر گرفته می‌شود.

شناخت انواع مکانیزم‌های گسیختگی شیب برای تحلیل دقیق ضروری است. گسیختگی می‌تواند به صورت دایره‌ای یا دورانی (Rotational) در خاک‌های همگن و چسبنده، به صورت خطی یا انتقالی (Translational) در خاک‌های لایه‌ای، به صورت گوه (Wedge) در شیب‌های سنگی یا به صورت ترکیبی رخ دهد. علاوه بر نوع خاک، عوامل متعددی بر پایداری شیب تأثیر می‌گذارند:

• خواص مکانیکی خاک: شامل پارامترهای مقاومت برشی مانند چسبندگی (c) و زاویه اصطکاک داخلی (ϕ). رفتار خاک در برابر بارگذاری می‌تواند به صورت خطی یا غیرخطی باشد که این موضوع در نمودارهای تنش-کرنش به وضوح قابل مشاهده است؛ در حالی که خاک رس سخت تا حدودی رفتار خطی از خود نشان می‌دهد، خاک رس نرم با تغییر شکل‌های بزرگ‌تری همراه است.
• فشار آب حفره‌ای: وجود آب در خاک می‌تواند به شدت مقاومت برشی را کاهش داده و موجب کاهش ضریب اطمینان شود.
• تغییرات هندسی شیب: مانند افزایش ارتفاع یا کاهش زاویه‌ی شیب.
• بارگذاری‌های خارجی: شامل سربارهای ساختمانی، ماشین‌آلات و بارهای ناشی از زلزله.

تحلیل تعادل حدی (Limit Equilibrium Analysis): سنگ بنای مهندسی ژئوتکنیک

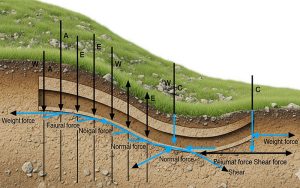

تحلیل تعادل حدی (LEA)، رویکردی کلاسیک و همچنان پرکاربرد در تحلیل پایداری شیب‌ است. این روش بر پایه فرض یک سطح گسیختگی فرضی (مانند یک دایره یا یک خط) استوار است و نیروهای موثر بر بلوک خاک بالای این سطح را با استفاده از قوانین استاتیک بررسی می‌کند.

روش‌های کلیدی و تفاوت‌های آن‌ها

• روش فلنیوس (Fellenius/Swedish Circle): این روش یکی از قدیمی‌ترین‌هاست که برای تحلیل گسیختگی دایره‌ای در خاک‌های چسبنده به کار می‌رود. سادگی محاسبات، نقطه قوت آن است، اما به دلیل عدم لحاظ نیروهای بین برش‌ها، اغلب نتایج محافظه‌کارانه‌ای ارائه می‌دهد و به همین دلیل کمتر به تنهایی مورد استفاده قرار می‌گیرد.
• روش بیشاپ ساده شده (Bishop’s Simplified Method): این روش، با لحاظ بخشی از نیروهای بین برش‌ها، دقت بیشتری نسبت به فلنیوس دارد و به همین دلیل برای گسیختگی‌های دایره‌ای به یک استاندارد صنعتی تبدیل شده است. محدودیت اصلی این روش، مناسب بودن آن تنها برای سطوح گسیختگی دایره‌ای است.
• روش جانبو (Janbu’s Simplified Method): این روش برای سطوح گسیختگی غیردایره‌ای مناسب است و به طور گسترده‌ای در تحلیل شیب‌های خاکی و سنگی مورد استفاده قرار می‌گیرد.
• روش اسپنسر (Spencer’s Method): این روش پیشرفته‌تر از موارد قبلی است و با در نظر گرفتن تمام نیروهای بین برش‌ها (هم افقی و هم عمودی)، نتایج بسیار دقیق‌تری را برای انواع سطوح گسیختگی، چه دایره‌ای و چه غیردایره‌ای، فراهم می‌کند.

با وجود کاربرد گسترده و موفقیت‌های فراوان، روش‌های تعادل حدی دارای محدودیت‌های مهمی هستند: آن‌ها قادر به مدل‌سازی رفتار واقعی خاک در طول فرآیند گسیختگی نیستند، اطلاعاتی در مورد تغییرشکل‌ها (Displacements) ارائه نمی‌دهند و با هندسه‌های پیچیده و خاک‌های غیرهمگن به خوبی سازگار نیستند.

فراتر از تعادل حدی: تحلیل‌های عددی پیشرفته

برای غلبه بر محدودیت‌های تحلیل تعادل حدی، مهندسان به سمت روش‌های عددی (Numerical Methods) روی آورده‌اند. این روش‌ها، با استفاده از نرم‌افزارهای قدرتمند، شیب را به شبکه‌ای از المان‌های کوچک تقسیم می‌کنند (که به آن مش‌بندی می‌گویند) و با حل معادلات پیچیده تنش و کرنش، رفتار واقعی خاک را به صورت دقیق مدل‌سازی می‌کنند.

روش اجزای محدود (FEM) و روش تفاضل محدود (FDM)

• در روش اجزای محدود (FEM)، تمرکز بر تغییرشکل‌ها و جابه‌جایی‌ها در هر المان است که منجر به حل معادلات تعادل می‌شود.
• در مقابل، روش تفاضل محدود (FDM) مستقیماً معادلات تعادل را برای هر المان حل می‌کند. با وجود تفاوت‌های تئوریک، این دو رویکرد در مهندسی ژئوتکنیک اغلب نتایج مشابهی ارائه می‌دهند و هر دو با دقت بالا قادر به مدل‌سازی رفتار غیرخطی خاک، وجود لایه‌های مختلف خاک با خصوصیات متفاوت، جریان آب‌های زیرزمینی و همچنین بارهای دینامیکی ناشی از زلزله هستند. این روش‌ها همچنین امکان تحلیل اثر متقابل خاک و سازه (Soil-Structure Interaction) را فراهم می‌کنند که برای تحلیل دیوارهای حائل یا خاک مسلح حیاتی است.

روش کاهش مقاومت (Strength Reduction Method – SRM)

در این رویکرد پیشرفته، تحلیل عددی به طور مستقیم برای محاسبه ضریب اطمینان استفاده می‌شود. در SRM، مقاومت برشی خاک (c و ϕ) به صورت تدریجی کاهش داده می‌شود (مثلاً با تقسیم بر یک ضریب کاهش) تا جایی که شیب به مرز گسیختگی برسد. ضریب اطمینان نهایی برابر با همان ضریب کاهش است که در لحظه گسیختگی شیب حاصل شده است. این روش، برخلاف روش‌های تعادل حدی، نیازی به فرض اولیه سطح گسیختگی ندارد و سطح گسیختگی بحرانی به صورت طبیعی در مدل ایجاد می‌شود. برای یک تحلیل جامع، مهندسان اغلب نتایج ضریب اطمینان را از روش‌های مختلف مقایسه می‌کنند تا از صحت نتایج اطمینان حاصل کنند. این نمودار نشان می‌دهد که در بسیاری از موارد، نتایج SRM در مقایسه با روش‌های کلاسیک مانند بیشاپ، به مقادیر مشابهی از ضریب اطمینان منجر می‌شوند که صحت این رویکرد نوین را تأیید می‌کند.



راهکارهای پایدارسازی نوین و تحلیل آن‌ها

پس از تحلیل و تشخیص ناپایداری یک شیب، قدم بعدی ارائه راه‌حل‌های مناسب برای پایدارسازی آن است. راهکارها به دو دسته کلی تقسیم می‌شوند:

• راهکارهای داخلی: مانند میخکوبی خاک (Soil Nailing)، میکروپایل‌ها (Micropiles) و استفاده از ژئوسنتتیک‌ها (Geosynthetics) شامل ژئوگریدها و ژئوتکستایل‌ها. به عنوان مثال، در پروژه گودبرداری مجتمع تجاری اطلس تبریز، برای تثبیت دیواره‌های گود، از روش میخکوبی خاک استفاده شد تا از ریزش خاک و آسیب به ساختمان‌های مجاور جلوگیری شود. ژئوسنتتیک‌ها نیز به طور گسترده در ساخت و تقویت خاکریزها و دامنه‌های شیب‌دار در پروژه‌های راه‌سازی و ساخت فرودگاه‌ها به کار می‌روند.
• راهکارهای خارجی: شامل ساخت دیوارهای حائل (مانند دیوارهای وزنی یا دیوارهای بتنی)، ساخت سدهای کوچک، یا روش‌های زهکشی برای کاهش فشار آب زیرزمینی.

امروزه، مهندسان از نرم‌افزارهای عددی پیشرفته برای تحلیل دقیق اثر هر یک از این راهکارها استفاده می‌کنند. این مدل‌سازی‌ها به آن‌ها اجازه می‌دهد تا بهترین مکان، طول، و مشخصات فنی المان‌های پایدارسازی را بهینه کنند و از طراحی‌های محافظه‌کارانه و پرهزینه اجتناب ورزند.

نتیجه‌گیری: آینده پایداری شیب‌

مسیر تکامل تحلیل پایداری شیب‌، از رویکردهای ساده‌ی تعادل حدی تا ابزارهای قدرتمند عددی، نشان‌دهنده پیشرفت چشمگیر در مهندسی ژئوتکنیک است. هر دو روش، جایگاه خود را در تحلیل و طراحی حفظ کرده‌اند. روش‌های تعادل حدی برای تحلیل‌های مقدماتی و پروژه‌های با پیچیدگی کمتر، و روش‌های عددی برای پروژه‌های بزرگ و پیچیده که نیاز به درک عمیق از رفتار خاک و پاسخ آن به بارهای مختلف دارند.

در نهایت، آینده این حوزه به طور فزاینده‌ای به سمت استفاده از هوش مصنوعی (AI) و یادگیری ماشین (Machine Learning) در تحلیل داده‌های بزرگ (Big Data) پیش می‌رود. این تکنولوژی‌ها قادر خواهند بود با تحلیل داده‌های سنسورهای نصب‌شده در شیب‌ها، الگوهای حرکتی را پیش‌بینی کرده و هشدارهای به موقع در مورد ناپایداری‌های احتمالی ارائه دهند. این رویکرد جامع، تلفیق دانش تئوریک با ابزارهای مدل‌سازی پیشرفته و فناوری‌های نوین، ضامن موفقیت در نبرد دائمی با نیروهای ناپایدارکننده طبیعت است و امکان طراحی راه‌حل‌های پایدار، ایمن و اقتصادی را برای پروژه‌های عمرانی فراهم می‌آورد.
