مهندسان برای انتقال بارهای سازه به زمین، طراحی پی‌های سطحی را به عنوان اولین و متداول‌ترین گزینه انتخاب می‌کنند. این فرآیند مستلزم درک عمیق رفتار خاک بستر و تعامل پیچیده آن با سازه است. مقاله طراحی پی‌های سطحی در خاک های مسئله دار به بررسی چالش‌های اساسی در طراحی بهینه پی‌های سطحی می‌پردازد. این چالش‌ها به ویژه در مواجهه با خاک‌های مسئله‌دار نظیر خاک‌های رسی با تراکم‌پذیری بالا، ماسه‌های روانگرا، خاک‌های رمبنده و خاک‌های متورم‌شونده مطرح می‌شوند. مبانی نظری ظرفیت باربری و نشست، رویکردهای تحلیلی نوین، و روش‌های بهسازی و پایدارسازی بستر برای غلبه بر این چالش‌ها به تفصیل مورد بحث قرار می‌گیرد. هدف این مقاله، ارائه یک دیدگاه جامع و به‌روز برای مهندسان ژئوتکنیک و پژوهشگران است. این دیدگاه به منظور ارتقای دقت، ایمنی و اقتصاد در طراحی پی‌های سطحی ارائه می‌شود.
مقدمه
پی‌های سطحی، به دلیل سادگی نسبی در طراحی و اجرا و هزینه‌های کمتر، همواره انتخاب اول مهندسان سازه و ژئوتکنیک برای انتقال بارهای ساختمانی به لایه‌های سطحی زمین بوده‌اند. این پی‌ها شامل فونداسیون‌های منفرد (فونداسیون‌های ستونی)، نواری (فونداسیون‌های دیواری) و گسترده (رادیه ژنرال) می‌شوند. با این حال، موفقیت در طراحی و عملکرد بلندمدت این پی‌ها، به شدت به شناخت دقیق خصوصیات مهندسی خاک بستر وابسته است. این شناخت، شامل پیش‌بینی صحیح رفتار خاک تحت بارهای وارده می‌شود.
در حالی که طراحی پی‌های سطحی در خاک‌های با کیفیت مناسب (مانند ماسه‌های متراکم و رس‌های با مقاومت بالا) نسبتاً سرراست است، مواجهه با “خاک‌های مسئله‌دار” چالش‌هایی را به همراه دارد. این چالش‌ها پیچیده هستند و نیازمند رویکردهای خاصی هستند. این خاک‌ها رفتاری غیرمعمول از خود نشان می‌دهند. همین امر می‌تواند مشکلاتی جدی نظیر نشست‌های بیش از حد و نامتقارن، از دست دادن ناگهانی ظرفیت باربری، و خسارت‌های ساختاری را به وجود آورد. از جمله مهم‌ترین خاک‌های مسئله‌دار می‌توان به رس‌های نرم با پتانسیل تحکیم بالا، ماسه‌های با خطر روانگرایی، خاک‌های رمبنده (Collapsible soils) و خاک‌های متورم‌شونده (Expansive soils) اشاره کرد.
این مقاله با هدف تبیین مبانی طراحی بهینه پی‌های سطحی، به طور خاص بر چالش‌های ناشی از وجود خاک‌های مسئله‌دار و راهکارهای نوین برای غلبه بر آن‌ها تمرکز خواهد کرد. مباحث شامل مروری بر تئوری‌های ظرفیت باربری و نشست خواهد بود. همچنین به معرفی روش‌های پیشرفته ارزیابی خصوصیات خاک می‌پردازیم. در نهایت، تکنیک‌های بهسازی بستر و طراحی‌های ویژه برای دستیابی به پایداری و عملکرد مطلوب پی‌ها مورد بحث قرار خواهد گرفت.
مبانی ظرفیت باربری پی‌های سطحی
ظرفیت باربری نهایی (Ultimate Bearing Capacity)، حداکثر فشاری است که پی می‌تواند قبل از وقوع گسیختگی برشی در خاک بستر تحمل کند. این مفهوم، اساس طراحی ایمن پی‌ها را تشکیل می‌دهد و تضمین می‌کند که خاک زیر پی دچار شکست برشی نخواهد شد.
تئوری‌های کلاسیک ظرفیت باربری
اولین و شناخته‌شده‌ترین تئوری در این زمینه توسط ترزاقی (Terzaghi, 1943) ارائه شد که ظرفیت باربری را تابعی از چسبندگی (c)، زاویه اصطکاک داخلی ($ \phi )،عمق پی (Df)،عرض پی (B) ووزن مخصوصخاک( \gamma $) می‌دانست. فرمول عمومی ترزاقی برای پی‌های نواری به صورت زیر است:
$ q_u = c N_c + q N_q + 0.5 \gamma B N_\gamma $
که در آن $ N_c $، $ N_q $ و $ N_\gamma $ عوامل ظرفیت باربری هستند که تابعی از $ \phi $ هستند. پس از ترزاقی، محققان دیگری نظیر میرهوف (Meyerhof, 1951, 1963)، هانسن (Hansen, 1970) و وسیک (Vesic, 1973) اصلاحاتی را برای در نظر گرفتن عواملی چون شکل پی، شیب بار، شیب زمین و عمق مدفون شدن پی ارائه دادند که منجر به فرمول‌های جامع‌تری شد. این تئوری‌ها، با وجود سادگی، هنوز هم مبنای بسیاری از طراحی‌های اولیه هستند.
رویکردهای نوین در ارزیابی ظرفیت باربری
پیشرفت علوم کامپیوتر و روش‌های عددی، ارزیابی دقیق‌تر ظرفیت باربری را ممکن ساخته است.
- روش‌های اجزاء محدود (Finite Element Method – FEM) و تفاضل محدود (Finite Difference Method – FDM): این روش‌ها، به ویژه با بهره‌گیری از مدل‌های رفتاری پیشرفته خاک (مانند مدل‌های الاستوپلاستیک مور-کولمب، دراکر-پراگر و مدل‌های رفتاری سخت‌شونده)، امکان تحلیل پیچیده تنش-کرنش در خاک را فراهم می‌آورند. این مدل‌ها قادرند رفتار غیرخطی و تغییرات سختی خاک را تحت بارگذاری‌های مختلف شبیه‌سازی کنند و به این ترتیب، ظرفیت باربری دقیق‌تری را پیش‌بینی نمایند. نرم‌افزارهایی نظیر PLAXIS و FLAC از جمله ابزارهای رایج در این زمینه هستند.
- روش‌های احتمالاتی و مبتنی بر قابلیت اطمینان (Reliability-Based Design – RBD): با توجه به عدم قطعیت‌های ذاتی در خصوصیات ژئومکانیکی خاک و بارگذاری‌های سازه، رویکردهای احتمالاتی با استفاده از ضرایب کاهش مقاومت یا ضرایب افزایش بار، به ارزیابی ضریب اطمینان و ریسک گسیختگی می‌پردازند. این روش‌ها، با در نظر گرفتن سطح ریسک قابل قبول، امکان طراحی اقتصادی‌تر و در عین حال ایمن‌تر را فراهم می‌آورند.

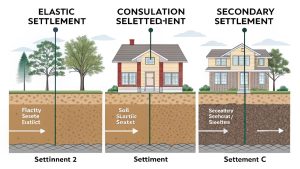

مبانی تحلیل نشست پی‌های سطحی
علاوه بر ظرفیت باربری، کنترل نشست پی‌ها از اهمیت حیاتی برخوردار است. کنترل نشست پی‌ها از اهمیت حیاتی برخوردار است. چرا که نشست بیش از حد یا نامتقارن می‌تواند منجر به آسیب‌های سازه‌ای، مشکلات عملکردی و حتی از کارافتادگی سازه شود. نشست کلی پی معمولاً شامل سه جزء اصلی است: نشست الاستیک (نشست آنی)، نشست تحکیمی و نشست ثانویه.
نشست الاستیک (آنی) پی
این نشست بلافاصله پس از اعمال بار و بدون تغییر در محتوای رطوبت خاک رخ می‌دهد. تحلیل آن با استفاده از تئوری الاستیسیته و با در نظر گرفتن مدول الاستیسیته (E) و نسبت پواسون ($ \nu $) خاک صورت می‌گیرد. فرمول‌های تحلیلی برای این نوع نشست توسط محققانی نظیر اسکمپتون و بیگر (Skempton & Bjerrum) و استینبرنر (Steinbrenner) ارائه شده است.
نشست تحکیمی پی
این نشست، که در خاک‌های رسی اشباع با نفوذپذیری کم رخ می‌دهد، نتیجه خروج تدریجی آب از فضاهای خالی خاک تحت بار ثابت است. تئوری تحکیم یک‌بعدی ترزاقی مبنای تحلیل این پدیده است. پیش‌بینی میزان و نرخ نشست تحکیمی، با استفاده از آزمایش تحکیم و تعیین پارامترهایی نظیر ضریب تحکیم ($ C_v )، ضریب فشارپذیری ( a_v ) و شاخص فشارپذیری ( C_c $) صورت می‌گیرد. زمان تحکیم، به ویژه در رس‌های نرم، می‌تواند سال‌ها به طول انجامد و کنترل آن در طراحی بسیار مهم است.
نشست ثانویه (خزش) پی
پس از اتمام نشست تحکیمی اولیه، خاک‌های رسی ممکن است به دلیل پدیده خزش (Creep)، نشست‌های آهسته و تدریجی دیگری را تجربه کنند. این نشست، که تحت بار ثابت رخ می‌دهد، معمولاً با استفاده از شاخص نشست ثانویه ($ C_\alpha $) تعیین می‌شود.
چالش‌های طراحی پی‌های سطحی در خاک‌های مسئله‌دار
همانطور که پیش‌تر اشاره شد، وجود خاک‌های مسئله‌دار چالش‌های متعددی را در طراحی پی‌های سطحی ایجاد می‌کند که نیازمند رویکردهای خاص و دقیق هستند.
خاک‌های رسی با تراکم‌پذیری بالا (Soft Clays)
خاک‌های رسی نرم، به دلیل ساختار متخلخل و محتوای رطوبت بالای خود، چالش‌های ژئوتکنیکی قابل توجهی را در طراحی پی‌های سطحی ایجاد می‌کنند. مهم‌ترین این چالش‌ها عبارتند از:
- نشست‌های بزرگ و طولانی‌مدت: این خاک‌ها دارای تخلخل و محتوای رطوبت بالا بوده و مستعد نشست‌های تحکیمی قابل توجه در طولانی‌مدت هستند. کنترل این نشست‌ها برای جلوگیری از آسیب سازه‌ای حیاتی است.
- ظرفیت باربری پایین: مقاومت برشی پایین این خاک‌ها، ظرفیت باربری آن‌ها را کاهش می‌دهد و نیاز به پی‌های گسترده‌تر یا جایگزینی با پی‌های عمیق را مطرح می‌کند.
- پتانسیل لغزش: در صورت وجود شیب، این خاک‌ها پتانسیل بالایی برای لغزش و ناپایداری دارند.
ماسه‌های روانگرا (Liquefiable Sands)
روانگرایی، پدیده‌ای مخرب است که در ماسه‌های سست و اشباع، به ویژه تحت بارهای لرزه‌ای، رخ می‌دهد و می‌تواند فاجعه‌بار باشد. این پدیده دو چالش اصلی در طراحی پی‌های سطحی ایجاد می‌کند:
- گسیختگی ناگهانی: زلزله و بارگذاری‌های دینامیکی می‌توانند باعث شوند ماسه‌های سست و اشباع خاصیت مقاومتی خود را به طور ناگهانی از دست بدهند و مانند یک مایع رفتار کنند (روانگرایی).این پدیده می‌تواند منجر به فروریزش کامل سازه شود.
- نشست‌های پس از روانگرایی: حتی در صورت عدم فروریزش کامل، نشست‌های بزرگ پس از روانگرایی می‌توانند خسارات جدی به سازه وارد کنند.
خاک‌های رمبنده (Collapsible Soils)
خاک‌های رمبنده، ساختاری ناپایدار دارند که با افزایش رطوبت به ناگهان دچار کاهش حجم می‌شوند. این ویژگی آن‌ها را به یکی از خطرناک‌ترین خاک‌ها برای ساخت و ساز تبدیل کرده است، که منجر به چالش‌های زیر می‌شود:
- کاهش ناگهانی حجم: این خاک‌ها (معمولاً لس‌ها یا خاک‌های ماسه‌ای-سیلتی سست با سیماناسیون ضعیف) در حالت خشک و تحت بار ممکن است پایدار به نظر برسند، اما در صورت افزایش رطوبت یا اشباع شدن، ساختار متخلخل آن‌ها به طور ناگهانی رمبش کرده و نشست‌های بزرگ و سریعی را ایجاد می‌کنند.
- صدمات جدی به سازه: این نشست‌های ناگهانی و نامنظم می‌توانند منجر به ترک‌خوردگی‌های عمیق و تخریب سازه شوند.
خاک‌های متورم‌شونده (Expansive Soils)
خاک‌های متورم‌شونده، به دلیل وجود کانی‌های رسی خاص، تغییرات حجمی قابل توجهی را با نوسانات رطوبت تجربه می‌کنند. این تغییرات می‌توانند نیروهای مخربی به پی‌ها وارد کرده و چالش‌های زیر را به وجود آورند:
- تغییرات حجمی ناشی از رطوبت: این خاک‌ها، که عمدتاً حاوی کانی‌های رسی فعال مانند مونت‌موریلونیت هستند، در صورت جذب رطوبت متورم شده و در صورت خشک شدن منقبض می‌شوند. این تغییرات حجمی دوره‌ای می‌توانند تنش‌های بالازا یا نشست‌های مخربی را به پی و سازه اعمال کنند.
- آسیب‌های سازه‌ای: نیروی تورم می‌تواند منجر به بالا آمدن پی و ایجاد ترک در دیواره‌ها و کف سازه شود، در حالی که انقباض می‌تواند نشست‌های نامنظم و آسیب‌های مشابهی را به بار آورد.
راهکارها و رویکردهای بهینه در طراحی پی‌های سطحی برای خاک‌های مسئله‌دار
برای غلبه بر چالش‌های ناشی از خاک‌های مسئله‌دار، مهندسان ژئوتکنیک از ترکیبی از روش‌های تحلیلی، طراحی ویژه و تکنیک‌های بهسازی خاک استفاده می‌کنند.
بهبود شناخت بستر (Subsurface Investigation)
شناخت دقیق و جامع از ویژگی‌های بستر خاک، نخستین و اساسی‌ترین گام در طراحی پی‌های سطحی، به ویژه در مواجهه با خاک‌های مسئله‌دار است. این شناخت از طریق دو دسته اصلی آزمایش‌ها حاصل می‌شود:
- آزمایش‌های صحرایی پیشرفته: استفاده از آزمایش‌هایی نظیر CPT (Cone Penetration Test)، PMT (Pressuremeter Test) و SPT (Standard Penetration Test) با دقت و فرکانس بالا، برای شناسایی لایه‌های خاک، تعیین خصوصیات مقاومتی و تغییرشکلی آن‌ها و ارزیابی پتانسیل روانگرایی (بر اساس نتایج CPT و SPT) ضروری است.
- آزمایش‌های آزمایشگاهی تخصصی: انجام آزمایش‌های تحکیم، آزمایش‌های سه محوری (Triaxial Test) با کنترل فشار منفذی، و آزمایش‌های تورم-فروپاشی (Swell-Collapse Test) برای خاک‌های مسئله‌دار حیاتی است.
بهسازی خاک بستر (Ground Improvement)
بهسازی خاک، یکی از مؤثرترین روش‌ها برای بهبود خصوصیات مهندسی خاک‌های مسئله‌دار و کاهش نیاز به پی‌های عمیق است.
- تراکم (Compaction): برای ماسه‌های سست و خاک‌های رمبنده، تراکم دینامیکی (Dynamic Compaction)، ارتعاش درجا (Vibro-Compaction) یا ستون‌های شنی لرزه‌ای (Vibro-Stone Columns) می‌تواند چگالی نسبی را افزایش داده و پتانسیل روانگرایی و رمبش را کاهش دهد.
- تحکیم دینامیکی و پیش‌بارگذاری (Dynamic Consolidation & Preloading): برای خاک‌های رسی با تراکم‌پذیری بالا، پیش‌بارگذاری با استفاده از سربار خاکی (Preloading) و یا تحکیم دینامیکی، به همراه زهکشی‌های قائم (Vertical Drains)، می‌تواند نشست تحکیمی را قبل از ساخت و ساز نهایی به اتمام رساند.
- تزریق (Grouting): برای افزایش مقاومت و کاهش نفوذپذیری خاک، تزریق با مواد سیمانی، شیمیایی یا رزین می‌تواند مؤثر باشد.
- اختلاط عمیق خاک (Deep Soil Mixing – DSM): این روش شامل اختلاط درجا خاک با مواد تثبیت‌کننده نظیر سیمان، آهک یا سرباره است که منجر به افزایش مقاومت و سختی خاک و کاهش تراکم‌پذیری آن می‌شود.
- استفاده از ژئوسنتتیک‌ها (Geosynthetics): ژئوتکستایل‌ها، ژئوگریدها و ژئوممبران‌ها می‌توانند در مسلح کردن خاک، افزایش ظرفیت باربری، کنترل نشست افتراقی و بهبود عملکرد پی‌ها مؤثر باشند.
- کنترل رطوبت (برای خاک‌های متورم‌شونده): شامل روش‌هایی نظیر ایجاد موانع رطوبتی (Moisture Barriers)، زهکشی مناسب اطراف پی، و حتی استفاده از ستون‌های آهکی برای تثبیت رطوبت خاک است.
طراحی پی‌های ویژه (Special Foundation Designs)
در برخی موارد، با وجود بهسازی خاک، ممکن است نیاز به طراحی‌های خاص پی باشد:
- پی‌های گسترده (Mat/Raft Foundations): برای توزیع بار روی سطح وسیع‌تر و کاهش فشار وارده بر خاک، و همچنین برای توزیع مجدد نشست‌های افتراقی، پی‌های گسترده می‌توانند گزینه مناسبی باشند.
- استفاده از مصالح دال بتنی سخت (Stiffened Slabs): در خاک‌های متورم‌شونده، استفاده از دال‌های بتنی ضخیم و مسلح با آرماتوربندی مناسب، می‌تواند مقاومت پی در برابر تغییرات حجمی خاک را افزایش دهد.
- پی‌های عمیق (Deep Foundations): در شرایطی که خاک مسئله‌دار در عمق قابل توجهی وجود دارد و بهسازی آن اقتصادی نیست، انتقال بار به لایه‌های عمیق‌تر و مقاوم‌تر با استفاده از شمع‌ها یا ستون‌های بتنی ممکن است تنها راهکار باشد. این مقاله، صرفاً روی پی‌های سطحی تمرکز دارد اما اشاره به این راهکار، اهمیت یکپارچگی تصمیم‌گیری در طراحی ژئوتکنیک را نشان می‌دهد.
روش‌های نوین مدل‌سازی و تحلیل برای طراحی بهینه
پیشرفت‌ها در قدرت محاسباتی و الگوریتم‌های عددی، امکان تحلیل‌های پیچیده‌تر و دقیق‌تر را فراهم آورده است.
- مدل‌سازی رفتاری پیشرفته خاک (Advanced Constitutive Models): استفاده از مدل‌های رفتاری غیرخطی و زمان-وابسته در تحلیل‌های عددی، برای شبیه‌سازی دقیق‌تر رفتار خاک‌های مسئله‌دار (مانند مدل‌های سخت‌شونده برای رس‌ها یا مدل‌های رفتاری برای روانگرایی) حیاتی است.
- تحلیل‌های کوپل شده (Coupled Analyses): تحلیل‌های کوپل شده هیدرو-مکانیکی (برای تحکیم و تورم) و لرزه‌ای-مکانیکی (برای روانگرایی)، درک جامع‌تری از پدیده‌های پیچیده در خاک را ممکن می‌سازند.
- بهینه‌سازی بر اساس هوش مصنوعی و یادگیری ماشین: استفاده از الگوریتم‌های هوش مصنوعی برای تحلیل حجم بالای داده‌های آزمایشگاهی و صحرایی، پیش‌بینی رفتار خاک، و بهینه‌سازی پارامترهای طراحی پی، می‌تواند دقت و کارایی طراحی را افزایش دهد.
نتیجه‌گیری و چشم‌انداز آینده
طراحی بهینه پی‌های سطحی، به ویژه در مواجهه با خاک‌های مسئله‌دار، یکی از پیچیده‌ترین و حساس‌ترین جنبه‌های مهندسی ژئوتکنیک است. درک عمیق از مبانی ظرفیت باربری و نشست، و همچنین شناسایی دقیق خصوصیات خاک بستر، اهمیت فراوانی دارد. انتخاب روش‌های مناسب بهسازی و طراحی پی برای تضمین پایداری و عملکرد طولانی‌مدت سازه‌ها حیاتی است.
پیشرفت‌های چشمگیری در زمینه‌های مدل‌سازی عددی و روش‌های آزمایشگاهی پیشرفته رخ داده است. همچنین، استفاده از هوش مصنوعی گسترش یافته و ابزارهای قدرتمندتری را برای مهندسان ژئوتکنیک در مقابله با چالش‌های خاک‌های مسئله‌دار فراهم می‌آورد. رویکردهای مبتنی بر عملکرد و قابلیت اطمینان، افق‌های جدیدی را در طراحی‌های اقتصادی و ایمن‌تر گشوده‌اند. در آینده، نیاز به توسعه زیرساخت‌ها در مناطق با شرایط ژئوتکنیکی دشوار فزاینده خواهد بود. از این رو، تحقیق و توسعه در این حوزه، به ویژه در زمینه مواد و روش‌های بهسازی پایدارتر و دوست‌دار محیط زیست، اهمیت بالایی پیدا خواهد کرد.
منابع:
- Terzaghi, K. (1943). Theoretical Soil Mechanics. John Wiley & Sons.
- Meyerhof, G. G. (1963). Some recent research on the bearing capacity of foundations. Canadian Geotechnical Journal, 1(1), 16-26.
- Vesic, A. S. (1973). Analysis of Ultimate Loads of Shallow Foundations. Journal of Soil Mechanics and Foundations Division, ASCE, 99(SM1), 45-73.
- Das, B. M. (2007). Principles of Foundation Engineering. Cengage Learning.
- Coduto, D. P. (2015). Foundation Design: Principles and Practices. Pearson.
- Bowles, J. E. (1996). Foundation Analysis and Design. McGraw-Hill
- Chen, Y. H., & Ma, F. H. (2019). Numerical analysis of settlement of shallow foundations on collapsible loess. Journal of Mountain Science, 16(5), 1195-1210
- A. A. B. (Any Recent Journal Paper on Advanced Constitutive Models or AI in Geotechnical Engineering)
